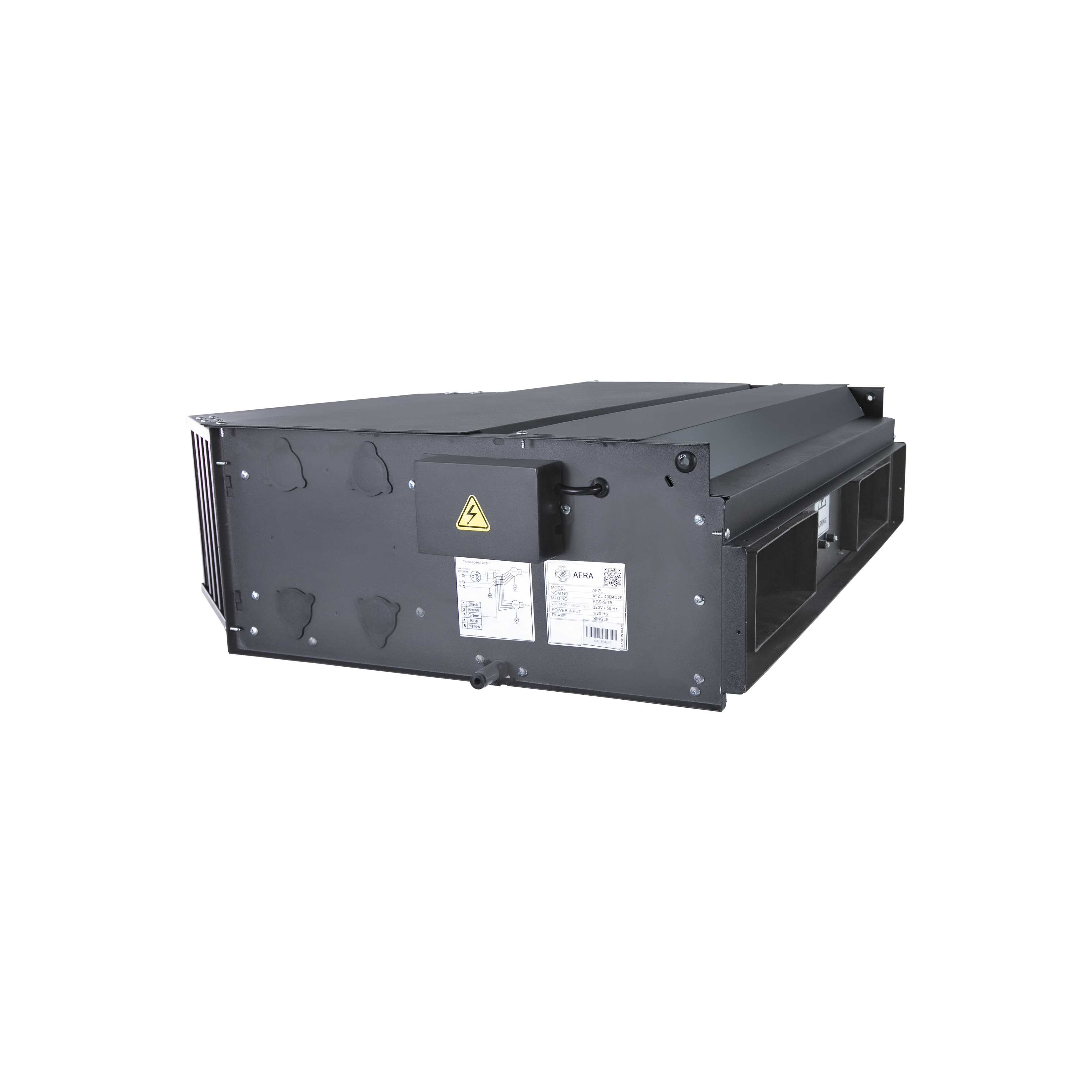

فن کویل سری هیس
سقفی توکار
این سری از فن کویل ها با کمترین ارتفاع و تخلیه درین از دوطرف مناسب برای معماری با سقف کوتاه ساختمان ها جهت نیاز طراحان و آرشیتکت ها میباشد.
| مدل | AFCA20B | AFCA30B | AFCA40B | AFCA60B | AFCA80B | AFCA100B | |
| هوا دهی در دور (بالا) | CFM | 200 | 300 | 400 | 600 | 800 | 1000 |
| هوا دهی در دور (متوسط) | CFM | 140 | 210 | 280 | 420 | 560 | 600 |
| هوا دهی در دور (پایین) | CFM | 90 | 135 | 180 | 310 | 380 | 400 |
| ظرفیت سرمایشی (بالا) | BTU | 6690 | 9378 | 12220 | 16223 | 24028 | 30868 |
| ظرفیت سرمایشی (متوسط) | BTU | 6208 | 8836 | 11603 | 15413 | 21183 | 26035 |
| ظرفیت سرمایشی (پایین) | BTU | 5406 | 8043 | 10844 | 14484 | 20263 | 25001 |
| دمای آب ورودی | F | 44.6 | |||||
| DB | F | 80 | |||||
| WB | F | 67 | |||||
| ظرفیت گرمایشی | BTU | 9541 | 13599 | 17580 | 24319 | 32527 | 40332 |
| شرایط ورود آب | F | 158 | |||||
| DB | F | 80 | |||||
| WB | F | ||||||
کویل | مدل کویل | Copper tubes / Aluminum fin | |||||
| فشارکاری (bar) | 8 | ||||||
| جریان گذر آب (GPM) | 2 | 2.5 | 3 | 3.5 | 4.5 | 5 | |
| نوع کویل | با زاویه90 درجه | ||||||
| تعداد ردیف کویل | 8×3 | ||||||
| تعداد پره در هر اینچ | 12 | ||||||
| ابعاد کویل (mm) | 200×490 | 200×590 | 200×690 | 200×790 | 200×1040 | 200×1290 | |
| جنس لوله | مسی | ||||||
| سایز لوله (اینج) | 3/8 | ||||||
موتور | مدل | Hermetic aluminum shell 7 speed | |||||
| کلاس عایقی | Level B | ||||||
| تعداد | 1 | 2 | |||||
| قدرت (Hp) | 1/20 | ||||||
| شدت جریان مصرف (A) | 0.2 | 0.4 | |||||
| کارخانه سازنده | الکتروژن | ||||||
| تعداد فن | 1 | 2 | 3 | ||||
| جنس پره فن و حلزونی | فلزی | ||||||
| حداکثر سطح صدا دردور بالا | 35 | 38 | |||||
| جنس بدنه | گالوانیزه / همراه با رنگ الکترواستاتیک | ||||||
| سینی درین | ABS High Heat | گالوانیزه / همراه با رنگ الکترواستاتیک | |||||
| نوع هواگیری | شیر هواگیری داخلی | ||||||
| اتصال لوله به کویل | سایز ¾ | ||||||
| فیلتر هوا | نوع فیلتر | قابل شستشو و آسان بازشو | |||||
| ابعاد فیلتر (mm) | 215×594 | 215×694 | 215×794 | 215×894 | 215×1144 | 215×1394 | |
| دریچه ورود هوای تازه | 4 اینچ | ||||||
ابعاد | طول (cm) | 64.5 | 74.5 | 84.5 | 94.5 | 119.5 | 144.5 |
| عرض (cm) | 52 | ||||||
| ارتفاع (cm) | 22 | ||||||
| وزن | Kg | 18~ | 19~ | 21~ | 23~ | 32~ | 37~ |
الکتروموتور
الکتروژن
تعداد سرعت
7 سرعت
قدرت موتور
1/20 (Hp)
مدل کویل
Copper tubes / Aluminum fin
زاویه کویل
90 درجه
سایز اتصال ورودی آب
3/4 اینچ
تعداد فین
12 فین بر اینچ
سایز لوله کویل
3/8 اینچ
فشارکاری
8 بار
سینی درین
ABS
جنس بدنه
گالوانیزه / همراه با رنگ الکترواستاتیک
دریچه هوای تازه
4 اینچ
بلوور
فلزی
فیلتر
پلی پرو پیلن
درین بیرونی
دارد
